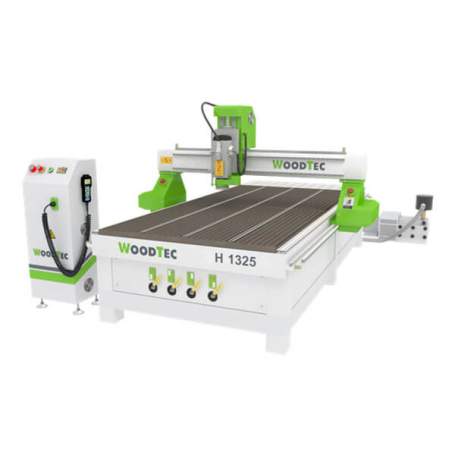

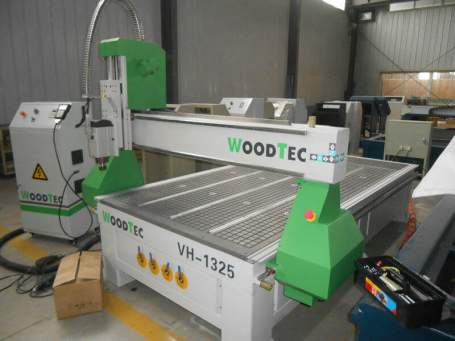

Фрезерный станок с ЧПУ WoodTec H 1325 - краткий обзор
Фрезерный станок с ЧПУ WoodTec H 1325 - это качественное промышленное оборудование, которое обладает широкими возможностями по обработке различных материалов. Он оснащен электрошпинделем мощностью 5.5 кВт, который позволяет выполнять большинство производственных операций. Этот станок идеально подходит для деревообрабатывающих предприятий.

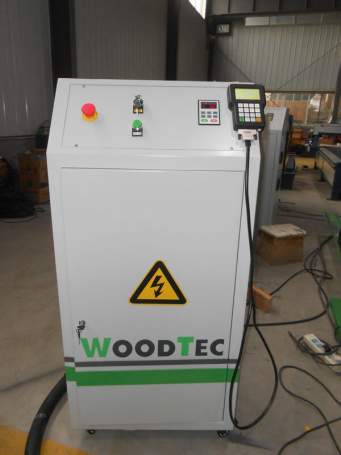

Основным контроллером станка является RichAuto A11, который работает по 3 осям и позволяет загружать файлы через USB. Это распространенная модель, с которой умеет работать большинство операторов фрезерного станка. Он автономный, надежный и имеет простой интерфейс.
Размер зоны обработки станка составляет 1300 х 2500 мм, что позволяет фрезеровать большинство габаритных изделий в режимах раскроя, выборки и 3D фрезеровки. Скорость вращения шпинделя может достигать до 18000 оборотов в минуту, что оптимально для деревообработки. Станок также обладает возможностью обработки высоких заготовок по оси Z до 300 мм.
Для удобства использования на деревообрабатывающих предприятиях, станок оснащен ручной системой смены инструмента, которая позволяет заменять цангу с гайкой. Это оптимальное решение для выполнения индивидуальных и серийных заказов.
Мощный шпиндель станка имеет мощность 5.5 кВт и охлаждается воздухом. Он оснащен цанговым патроном ER-32, который позволяет работать с фрезами диаметром до 20 мм. В комплекте с станком идет набор цанг разных диаметров.
Шаговые моторы станка являются мощными и надежными. Они обеспечивают высокую эффективность и точность работы на больших скоростях. Благодаря отсутствию трущихся элементов, они обладают долгим сроком службы.
Скорость фрезерования станка составляет до 10 м/мин, что соответствует данному типу станка и технологии обработки большинства материалов. Скорость перемещения станка достигает до 17 м/мин.
Тип передачи по осям XYZ осуществляется с помощью ШВП по оси Z и косозубых реек по осям X и Y. Это обеспечивает высокую точность и скорость обработки.
Напряжение станка составляет 380 В, что обеспечивает удобное подключение к электросетям промышленных предприятий. Общая мощность потребления станка с периферией составляет 13.5 кВт.

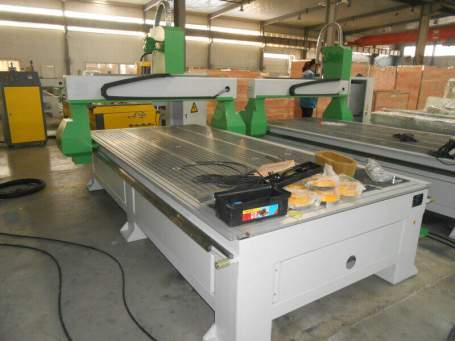

Фрезерный станок WoodTec H 1325 оснащен вакуумным столом, который позволяет быстро осуществлять переустановки материала и сократить время простоя. Вакуумный стол имеет 4 зоны и "Т" пазы для механического крепления заготовки прижимами. Такая вариативность позволяет найти оптимальное решение для удержания заготовки. Дополнительно доступны вакуумные помпы вихревого и пластинчато-роторного типов.
Размеры станка составляют 3000х1500х1200 мм, что обеспечивает удобное размещение в производственных помещениях. Фрезерный станок с ЧПУ WoodTec H 1325 - это надежное и мощное оборудование, которое отлично подойдет для производства на деревообрабатывающих предприятиях.
Фрезерный станок WoodTec производится компанией WoodTec, которая известна своим принципом разумной достаточности. Станки этой марки являются надежными и имеют разумную цену. Они относятся к премиум классу и проверены годами использования. Приобретение такого станка обеспечивает быструю окупаемость при высокой надежности.
Комплектация
| № | Наименование | Кол-во, шт. |
| 1 | Шпиндель HQD 5,5 кВт 18 000 об/мин, Китай (воздушное охлаждение) | 1 |
| 2 | Частотный преобразователь для плавного изменения оборотов шпинделя | 1 |

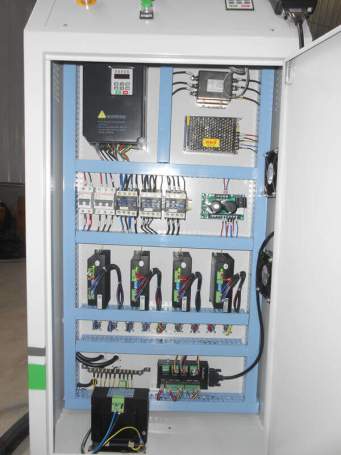

| 3 | Шкаф с электрокомпонентами станка | 1 |
| 4 | Контроллер RichAuto A11 | 1 |
| 5 | Датчик ручного измерения и калибровки инструмента | 1 |
| 6 | Вакуумный стол с 4 зонами с «T-пазами» для возможности механической фиксации | 1 |
| 7 | Шаговые электродвигатели | 4 |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z | 3 |
| 9 | Передача при помощи косозубых реек по осям X, Y | 2 |
| 10 | Шарико-винтовая передача по оси Z (комплект) | 1 |
| 11 | Набор фрез для обработки дерева / МДФ / ДСП | 1 |
| 12 | Набор цанг ER32 (фиксация гайкой) | 1 |
| 13 | Набор гаечных ключей для обслуживания станка | 1 |
| 14 | Струбцина для механического крепления деталей (комплект) | 1 |
| 15 | Ящик с ЗИП | 1 |
| 16 | Аспирационный кожух на шпиндель | 1 |
| 17 | Программное обеспечение | на русском языке |
| 18 | Руководство пользователя | на русском языке |
Получаемые изделия на фрезерном станке
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
