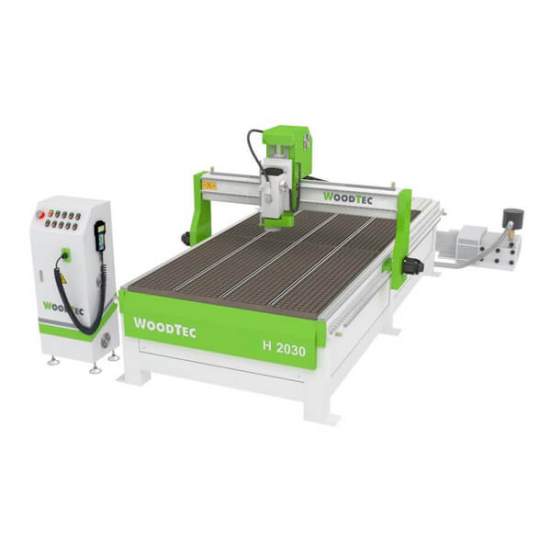

Фрезерный станок с ЧПУ WoodTec H 2030 - краткий обзор
Фрезерный станок с ЧПУ WoodTec H 2030 - это качественное промышленное оборудование, которое обладает широкими возможностями по обработке различных материалов. Он идеально подходит для деревообрабатывающих предприятий и рекламных производств.
Одной из главных особенностей этого станка является его большое рабочее поле, которое позволяет обрабатывать материалы без предварительного раскроя. Размер зоны обработки составляет 2100х3050 мм, что позволяет фрезеровать габаритные изделия в режимах раскроя, выборки и 3D фрезеровки.
Станок оснащен электрошпинделем мощностью 6 кВт, который обеспечивает высокую производительность при большинстве производственных операций. Скорость вращения шпинделя может достигать до 18000 оборотов в минуту, что оптимально для деревообработки.
Контроллер RichAuto A11, работающий по 3 осям, обеспечивает удобное управление станком. Загрузка файлов происходит через USB флэшку, что делает процесс работы более автономным. Этот контроллер является распространенной моделью, с которой умеет работать большинство операторов фрезерного станка, что упрощает поиск и найм квалифицированных работников.
Для обработки различных материалов станок оснащен мощным шпинделем мощностью 6 кВт с воздушным охлаждением. В комплекте идет набор цанг под разные диаметры фрез, что позволяет использовать фрезы до 20 мм.
Шаговые моторы, используемые в этом станке, являются мощными и надежными. Они обеспечивают высокую точность и эффективность работы на больших скоростях.
Скорость фрезерования до 10 м/мин и скорость перемещения до 17 м/мин делают этот станок оптимальным для обработки большинства материалов. Тип передачи по осям XYZ - шариково-винтовая пара по оси Z и косозубые рейки по осям X и Y, что обеспечивает высокую точность и скорость работы.
Наличие вакуумного стола позволяет быстро осуществлять переустановки материала и сократить время простоя. Вакуумный стол с 4 зонами и механическими креплениями позволяет надежно закрепить заготовку. Опционально доступны вакуумные помпы вихревого и пластинчато-роторного типов.
Размеры станка 3500х2300х1200 мм удобны для размещения в производственных помещениях. Он оснащен виброопорами, которые обеспечивают стабильность работы.
Фрезерный станок WoodTec H 2030 работает от напряжения 380 В, что удобно для подключения к электросетям промышленных предприятий. Общая мощность потребления станка с периферией составляет 18.5 кВт.
Производитель WoodTec известен своими станками премиум класса, которые сочетают в себе высокую надежность и разумную цену. Быстрая окупаемость и проверенная годами надежность делают этот станок отличным выбором для вашего производства.
Комплектация
| № | Наименование | Кол-во, шт. |
| 1 | Шпиндель HQD 6 кВт 18 000 об/мин, Китай (воздушное охлаждение) | 1 |
| 2 | Частотный преобразователь для плавного изменения оборотов шпинделя | 1 |
| 3 | Шкаф с электрокомпонентами станка | 1 |
| 4 | Контроллер RichAuto A11 | 1 |
| 5 | Датчик ручного измерения и калибровки инструмента | 1 |
| 6 | Вакуумный стол с 4 зонами и «T-пазами» для возможности механической фиксации | 1 |
| 7 | Шаговые электродвигатели осевого перемещения | 4 |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z | 3 |
| 9 | Передача при помощи косозубых реек по осям X, Y | 2 |
| 10 | ШВП по оси Z | 1 |
| 11 | Набор фрез | 1 |
| 12 | Набор цанг ER32 (фиксация гайкой) | 1 |
| 13 | Набор гаечных ключей для обслуживания станка | 1 |
| 14 | Струбцина для механического крепления деталей (комплект) | 1 |
| 15 | Ящик с ЗИП | 1 |
| 16 | Аспирационный кожух на шпиндель | 1 |
| 17 | Пылеулавливающий агрегат | 1 |
| 18 | Комплект воздуховодов | 1 |
| 19 | Программное обеспечение | На русском языке |
| 20 | Руководство пользователя | На русском языке |
Получаемые изделия на фрезерном станке
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
