Схема обработки

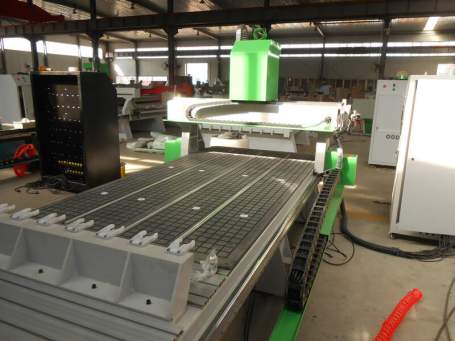

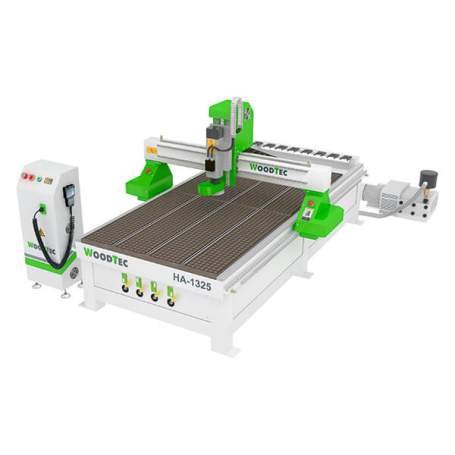

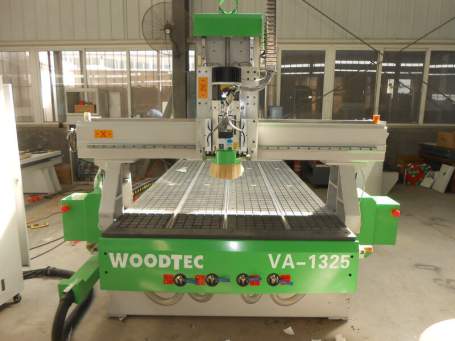

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 1325 — это высокопроизводительное оборудование с автоматической сменой инструмента (ATC), предназначенное для обработки дерева, МДФ, ЛДСП, пластика, акрила, цветных металлов и композитов. Система линейного магазина на 8 мест позволяет выполнять сложные многооперационные циклы без участия оператора — от чернового раскроя до чистовой гравировки.
Идеально подходит для мебельных производств, рекламных мастерских и предприятий, где важна точность, скорость и минимальный простой оборудования.
Что такое станок с ATC и чем он отличается?
Это полноценный CNC-станок, оснащённый автоматической системой смены инструмента:
- Линейный магазин на 8 патронов ISO 30 — обеспечивает надёжную фиксацию шпинделя.
- Автоматический датчик калибровки длины — корректирует положение каждой фрезы перед запуском.
- Мощность шпинделя: 9 кВт — подходит для глубокого и высокоскоростного фрезерования.
- Сервоприводы с обратной связью — исключают ошибки позиционирования.
- Шарико-винтовая передача по Z — повышает точность при вертикальных перемещениях.
Зачем нужен фрезерный станок с автоматической сменой инструмента?
Такое решение решает главные проблемы при серийном производстве:
- Высокие простои — ручная замена фрезы занимает 3–7 минут. При десятках переходов — это сотни утерянных часов.
- Ошибки оператора — неправильная установка, забытая калибровка, брак.
- Недогрузка оборудования — станок простаивает ночью, пока вы не можете его обслуживать.
- Ограниченная функциональность — одношпиндельный станок не может сочетать разные типы обработки за один цикл.
Особенно важно при производстве мебельных фасадов, рекламных букв, прототипов, дверей и элементов интерьера.
Применимость станка WoodTec HA 1325
Выбор зависит от типа работы и материала:
| Тип работ | Материал | Рекомендованная стратегия |
|---|---|---|
| Черновой + чистовой раскрой | ЛДСП, МДФ, массив | ✅ «Кукуруза» + компрессионная фреза |
| Гравировка и 3D-рельеф | Акрил, ПВХ, пенопласт | ✅ Сферическая + фасонная |
| Изготовление рам и фасадов | Фанера, ДСП, МДФ | ✅ Профильная + прямая фреза |
| Обработка алюминия | Цветные металлы | ✅ Однозаходная upcut + радиусная z3 |
| Нестинг (nesting) | Крупные листы | ✅ Универсальная комбинация до 8 инструментов |
Преимущества и особенности станка с ATC
Преимущества
- Полностью автономная работа — можно запускать на ночь или выходные
- На 40–60% выше производительность за счёт отсутствия простоев
- Точная калибровка каждого инструмента — снижение брака до 3%
- Подходит для серийного и единичного производства
- Увеличивает стоимость продукции за счёт качества и скорости
Ключевые особенности
- Рабочая зона: 1300 × 2500 × 300 мм
- Тип магазина: линейный, 8 мест
- Шпиндель: 9 кВт, воздушное охлаждение, 24 000 об/мин
- Цанга: ER32, до Ø20 мм
- Стол: вакуумный (4 зоны) + T-пазы для струбцин
- Передача: ШВП по Z, косозубые рейки по X/Y
- Двигатели: сервоприводы с энкодерами
- Пылеудаление: встроенный кожух
- Вакуумный насос: BECKER (5,5 кВт) (опция)
Экономическая обоснованность: цифры вместо слов
Использование станка с ATC напрямую влияет на рентабельность производства. Пример для мебельной мастерской:
- Среднее время на смену инструмента: 5 мин × 10 переходов = 50 мин в день
- С ATC: 0 мин — система делает всё сама
- Снижение простоев: 18+ часов в месяц
- Дополнительный выпуск продукции: 12–15 деталей в неделю
- Снижение брака: до 15% за счёт точной калибровки
- Дополнительный доход: ~150 000 ₽/мес.
Почему это важно именно для вас?
Если вы:
- работаете с листовыми материалами (ЛДСП, МДФ, пластик),
- сталкиваетесь с высокими простоем оборудования из-за частых смен,
- хотите увеличить объём выпуска без найма нового персонала,
- нуждаетесь в автономии и круглосуточной работе,
— тогда WoodTec HA 1325 — это не просто станок, а решение для масштабирования вашего бизнеса.
Часто задаваемые вопросы
Как работает автоматическая смена инструмента?
После завершения операции шпиндель возвращается в исходную точку, опускается на датчик калибровки, затем перемещается к магазину, где роботизированная система меняет патрон. Контроллер RichAuto A15 управляет всем процессом без участия оператора.
Можно ли использовать обычные фрезы?
Да. Подходят любые фрезы с хвостовиком 3–20 мм. Главное — использовать патроны ISO 30, совместимые с системой ATC. В комплекте — набор базовых фрез и цанг.
Нужен ли специальный софт для программирования?
Нет. Станок работает с любым CAM-программным обеспечением: ArtCAM, Fusion 360, CabinetCAM, Mastercam, RhinoCAM. Управляющий контроллер поддерживает G-код и USB-загрузку.
Подходит ли станок для новичков?
Да. В комплекте — подробное руководство на русском языке, видеоинструкции и онлайн-поддержка. Пульт управления интуитивно понятен, а система ATC полностью автоматизирована.
Требуется ли усиленная вентиляция?
Да. Рекомендуется подключение к мощному пылеотсосу (не менее 7,5 кВт). В комплекте — аспирационный кожух и воздуховоды. Это предотвращает перегрев и скопление абразивной пыли.
Выбирайте технологии будущего уже сегодня
WoodTec HA 1325 — это станок, который работает как целый цех. Он создан для тех, кто хочет повысить производительность, качество и конкурентоспособность своего производства.
Купить фрезерный станок с ATC — значит получить оборудование, которое окупится быстрее, чем вы ожидаете.
Получаемые изделия на фрезерном станке
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
