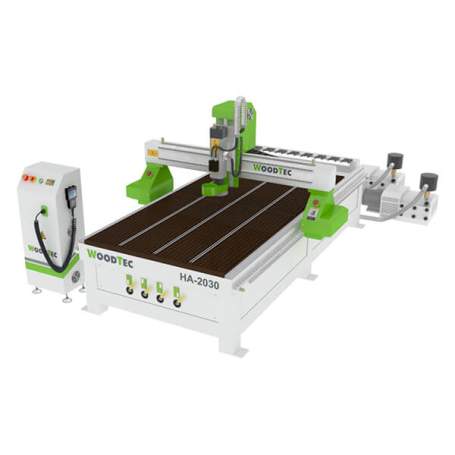

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 — это промышленное оборудование класса «высокая производительность», оснащённое автоматической системой смены инструмента (ATC). Благодаря рабочей зоне 2070 × 3050 мм, он позволяет обрабатывать стандартные листы МДФ, ЛДСП, ПВХ, акрила и фанеры без предварительного раскроя.
Это исключает этап подготовки, экономит время и снижает количество брака. Станок идеально подходит для мебельных, рекламных и стартап-производств, где важны скорость, качество и автономность.
Что такое станок с ATC и чем он отличается?
Это полноценный CNC-станок с автоматическим магазином режущего инструмента:
- Линейный магазин на 8 мест ISO 30 — каждый патрон содержит свою фрезу.
- Автоматический датчик калибровки — контролирует длину каждого инструмента перед запуском.
- Шпиндель 9 кВт, до 24 000 об/мин — мощный и стабильный при нагрузках.
- Сервоприводы с обратной связью — обеспечивают высокую точность и надёжность.
- Цанга ER32, до Ø20 мм — совместимость с любыми концевыми фрезами.
Зачем нужен станок с автоматической сменой инструмента?
Такое решение решает главные проблемы бизнеса:
- Предварительный раскрой — тратится время и материал. HA 2030 работает с листом 2070×3050 мм напрямую.
- Ручная смена инструмента — занимает 3–7 минут. При десятках операций — это часы простоев.
- Ошибки оператора — неправильная установка, забытая калибровка, брак.
- Недогрузка оборудования — станок не может работать ночью или выходные.
Особенно важно при производстве мебельных щитов, рекламных букв, дверей, прототипов и интерьерных панелей.
Применимость станка WoodTec HA 2030
Обрабатываемые материалы и стандартные размеры листов в России:
| Материал | Стандартный размер (мм) | Работает без раскроя |
|---|---|---|
| ЛДСП / ДСП | 2750×1830, 2800×2070 | ✅ Да (по ширине) |
| МДФ / HDF | 2600×1830, 2800×2070 | ✅ Да (при укладке по диагонали) |
| Акрил / Оргстекло | 2000×3000, 2050×3050 | ✅ Полностью |
| ПВХ / Forex / Sintra | 2000×3000, 2050×3050 | ✅ Полностью |
| Фанера / OSB | 1220×2440, 1500×3000 | ✅ Подходит большинство форматов |
Преимущества и особенности станка с ATC
Преимущества
- Обработка листов целиком — исключение предварительного раскроя
- На 50% выше производительность за счёт отсутствия простоев
- Автономная работа — можно запускать на ночь или выходные
- Точная калибровка каждой фрезы — снижение брака до 3%
- Подходит для серийного и единичного производства
Ключевые особенности
- Рабочая зона: 2070 × 3050 × 300 мм
- Тип магазина: линейный, 8 патронов ISO 30
- Шпиндель: 9 кВт, воздушное охлаждение, 24 000 об/мин
- Передача: ШВП по Z, косозубые рейки по X/Y
- Стол: вакуумный, 4 зоны + T-пазы
- Двигатели: серводвигатели Leadshine
- Пылеудаление: кожух + агрегат 3 кВт
- Вакуумный насос: Becker (Опция)
Экономическая выгода: цифры вместо слов
Использование станка с ATC напрямую влияет на рентабельность производства. Пример для мебельной мастерской:
- Среднее время на подготовку листа: 20 мин (раскрой, перенос, фиксация)
- С HA 2030: 0 мин — лист устанавливается сразу
- Снижение простоев: до 25 часов в месяц
- Дополнительный выпуск продукции: 15–18 деталей в неделю
- Снижение брака: до 12% за счёт точной калибровки
- Дополнительный доход: ~180 000 ₽/мес.
Почему это важно именно для вас?
Если вы:
- работаете с листовыми материалами (ЛДСП, МДФ, акрил),
- сталкиваетесь с высокими затратами времени на раскрой,
- хотите увеличить объём выпуска без найма нового персонала,
- нуждаетесь в автономии и круглосуточной работе,
— тогда WoodTec HA 2030 — это не просто станок, а решение для масштабирования вашего бизнеса.
Часто задаваемые вопросы
Можно ли обрабатывать листы 2800×2070 на этом станке?
Да. При правильной укладке (по диагонали) возможно использование листов до 2800 мм. Однако рекомендуется использовать стандартные форматы 2070×3050 мм для максимальной эффективности.
Какие фрезы подходят для этого станка?
Любые фрезы с хвостовиком 3–20 мм и цангой ER32. Рекомендуется использовать комплект: «кукуруза», компрессионная, сферическая, прямая — для многооперационной обработки.
Нужен ли специальный софт для программирования?
Нет. Станок работает с любым CAM-программным обеспечением: ArtCAM, Fusion 360, Mastercam, CabinetCAM, RhinoCAM. Управляющий контроллер WEIHONG NK105 G3 поддерживает G-код и USB-загрузку.
Подходит ли станок для новичков?
Да. В комплекте — подробное руководство на русском языке, видеообучение и техподдержка. Автоматическая калибровка и простота управления делают обучение быстрым и безопасным.
Требуется ли усиленная вентиляция?
Да. Рекомендуется подключение к пылеотсосу мощностью от 3 кВт. В базовой комплектации — аспирационный кожух и воздуховоды. Это предотвращает перегрев шпинделя и скопление пыли.
Выбирайте технологии будущего уже сегодня
WoodTec HA 2030 — это станок, который работает как целый цех. Он создан для тех, кто хочет повысить производительность, качество и конкурентоспособность своего производства.
Купить фрезерный станок с ATC — значит получить оборудование, которое окупится быстрее, чем вы ожидаете.
Получаемые изделия на фрезерном станке
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
