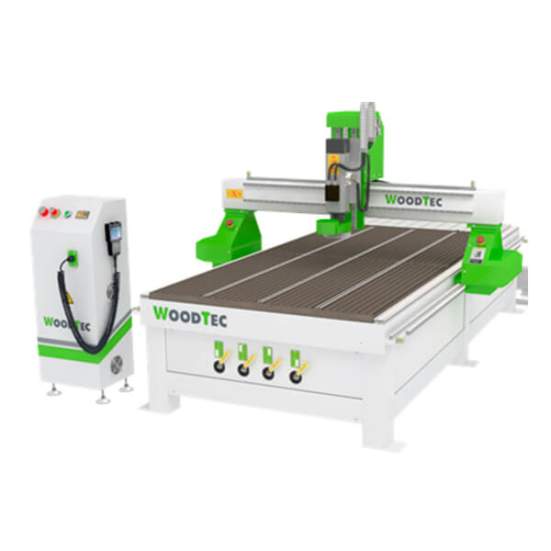

Фрезерно-гравировальный станок с ЧПУ WoodTec HP 2030 C — это промышленное оборудование класса «высокая производительность», оснащённое автоматической системой смены инструмента (ATC). Благодаря рабочей зоне 2070 × 3050 мм, он позволяет обрабатывать стандартные листы ЛДСП, МДФ, акрила, ПВХ и фанеры без предварительного раскроя.
Это исключает дополнительные операции, экономит время и снижает количество брака. Идеальное решение для мебельных, рекламных и производственных предприятий, где важны скорость, качество и автономность.
Что такое станок с ATC и чем он отличается?
Это полноценный ЧПУ-станок с линейным магазином на 8 мест:
- Автоматический магазин ISO 30 — каждый патрон содержит свою фрезу.
- Шпиндель 9 кВт, воздушное охлаждение — до 24 000 об/мин, стабильная работа при нагрузках.
- Автоматический датчик калибровки — контролирует длину каждого инструмента перед запуском.
- Цанга ER32 — универсальная совместимость с хвостовиками 3–20 мм.
- Контроллер WEIHONG NK105 G3 — специализирован для работы с ATC, поддержка G-кода и USB.
Зачем нужен станок с автоматической сменой инструмента?
Такое решение решает главные проблемы бизнеса:
- Предварительный раскрой — тратится время и материал. HP 2030 C работает с листом 2070×3050 мм напрямую.
- Ручная смена инструмента — занимает 3–7 минут. При десятках переходов — это часы простоев.
- Ошибки оператора — неправильная установка, забытая калибровка, брак.
- Недогрузка оборудования — станок не может работать ночью или выходные.
Особенно важно при производстве мебельных щитов, рекламных букв, дверей, интерьерных панелей и прототипов.
Применимость станка WoodTec HP 2030 C
Обрабатываемые материалы и стандартные размеры листов в России:
| Материал | Стандартный размер (мм) | Подходит для обработки целиком |
|---|---|---|
| ЛДСП / ДСП | 2750×1830, 2800×2070 | ✅ Да (по ширине) |
| МДФ / HDF | 2600×1830, 2800×2070 | ✅ Полностью |
| Акрил / Оргстекло | 2000×3000, 2050×3050 | ✅ Полностью |
| ПВХ | 2000×3000, 2050×3050 | ✅ Полностью |
| Фанера / OSB | 1220×2440, 1500×3000 | ✅ Подходит большинство форматов |
Преимущества и особенности станка с ATC
Преимущества
- Обработка листов целиком — исключение предварительного раскроя
- На 50% выше производительность за счёт отсутствия простоев
- Автономная работа — можно запускать на ночь или выходные
- Точная калибровка каждой фрезы — снижение брака до 3%
- Подходит для серийного и единичного производства
Ключевые особенности
- Рабочая зона: 2070 × 3050 × 300 мм
- Тип магазина: линейный, 8 мест ISO 30
- Шпиндель: 9 кВт, воздушное охлаждение, 24 000 об/мин
- Передача: ШВП по Z, косозубые рейки по X/Y
- Стол: вакуумный, 4 зоны + T-пазы
- Двигатели: серво-гибридные Leadshine, 1500 Вт
- Пылеудаление: в комплекте — пылеулавливающий агрегат 3 кВт, воздуховоды, кожух на шпиндель
- Пневмоупоры: для быстрого и точного базирования заготовки "в угол"
Экономическая выгода: цифры вместо слов
Использование станка с ATC напрямую влияет на рентабельность производства. Пример для мебельной мастерской:
- Среднее время на подготовку листа: 20 мин (раскрой, перенос, фиксация)
- С HP 2030 C: 0 мин — лист устанавливается сразу
- Снижение простоев: до 25 часов в месяц
- Дополнительный выпуск продукции: 18–22 детали в неделю
- Снижение брака: до 12% за счёт точной калибровки
- Дополнительный доход: ~200 000 ₽/мес.
Почему это важно именно для вас?
Если вы:
- работаете с листовыми материалами (ЛДСП, МДФ, акрил),
- сталкиваетесь с высокими затратами времени на раскрой,
- хотите увеличить объём выпуска без найма нового персонала,
- нуждаетесь в автономии и круглосуточной работе,
— тогда WoodTec HP 2030 C — это не просто станок, а решение для масштабирования вашего бизнеса.
Часто задаваемые вопросы
Можно ли обрабатывать листы 2800×2070 на этом станке?
Да. При правильной укладке (по диагонали) возможно использование листов до 2800 мм. Однако рекомендуется использовать стандартные форматы 2070×3050 мм для максимальной эффективности.
Какие фрезы подходят для этого станка?
Любые фрезы с хвостовиком 3–20 мм и цангой ER32. Рекомендуется использовать комплект: «кукуруза», компрессионная, сферическая, прямая — для многооперационной обработки.
Нужен ли специальный софт для программирования?
Нет. Станок работает с любым CAM-программным обеспечением: ArtCAM, Fusion 360, Mastercam, CabinetCAM, RhinoCAM. Управляющий контроллер WEIHONG NK105 G3 поддерживает G-код и USB-загрузку.
Подходит ли станок для новичков?
Да. В комплекте — подробное руководство на русском языке, видеообучение и техподдержка. Автоматическая калибровка и простота управления делают обучение быстрым и безопасным.
Что входит в комплект по пылеудалению?
В базовую комплектацию входят: пылеулавливающий агрегат (3 кВт), комплект воздуховодов, аспирационный кожух на шпиндель и пневмоупоры для базирования. Это обеспечивает чистоту и защиту оборудования.
Выбирайте технологии будущего уже сегодня
WoodTec HP 2030 C — это станок, который работает как целый цех. Он создан для тех, кто хочет повысить производительность, качество и конкурентоспособность своего производства.
Купить фрезерный станок с АСИ — значит получить оборудование, которое окупится быстрее, чем вы ожидаете.
Получаемые изделия на фрезерном станке
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
