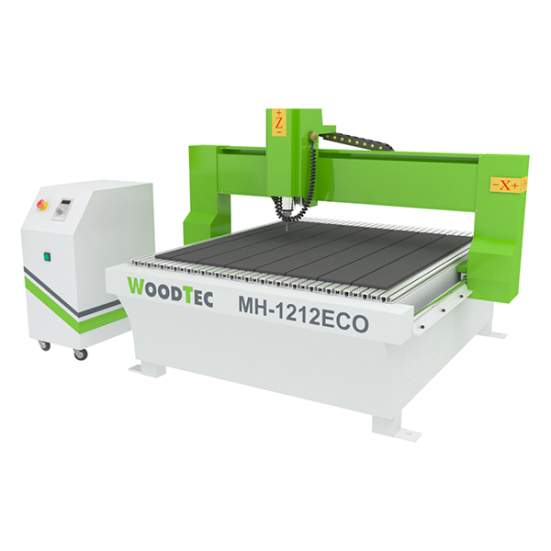

Фрезерный станок с ЧПУ WoodTec MH 1212 2,2 ECO - это доступное и мощное оборудование для производства, которое отлично подойдет для различных целей. С его помощью вы сможете осуществлять изготовление мебельных фасадов, декоративных резных накладок на мебель, элементов оригинальной эксклюзивной мебели с 3D художественной резьбой.
Основные преимущества этого станка включают большое поле обработки размером 1200х1200 мм, мощный шпиндель с мощностью 2.2 кВт, который достаточен для большинства производственных операций. Кроме того, система управления ncstudio обладает легким освоением и позволяет визуализировать рабочий процесс.
Фрезерный станок WoodTec MH 1212 2,2 ECO идеально подходит для использования в образовательных учреждениях, таких как школы, фаблабы и институты. Он позволяет осуществлять криволинейный и прямолинейный раскрой различных материалов, включая ДСП, ДВП, МДФ, а также ламинированные изделия.
С помощью этого станка вы сможете создавать разнообразные изделия, такие как элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтусы и многое другое. Вы сможете изготавливать красивые резные фигурные наличники на окна и двери, декоративные элементы для украшения деревянных домов и бань, балясины из доски для отделки веранд и беседок, ограды и многое другое.
Кроме того, фрезерный станок WoodTec MH 1212 2,2 ECO подходит для производства филенок под эксклюзивные запросы клиентов с глубокой художественной резьбой. Он также позволяет осуществлять инкрустацию дверей вставками из ценных пород дерева, изготовление эксклюзивных дверей из ценных пород древесины, а также изготовление мастер-моделей, моделей по литью, прототипов и форм для вакуумной формовки.
Технические параметры фрезерного станка WoodTec MH 1212 2,2 ECO:
- Система управления: NcStudio 5.5.60
- Размер зоны обработки XY: 1200х1200 мм
- Скорость вращения шпинделя: 6000 - 24000 об/мин
- Перемещение шпинделя по оси Z: 120 мм
- Мощность шпинделя: 2.2 кВт
- Цанговый патрон: ER-16
- Тип электродвигателей перемещения: Шаговые
- Скорость рабочего хода: 0 - 4 м/мин
- Скорость холостого хода: 0 - 6 м/мин
- Тип передачи по осям XYZ: ШВП
- Посадочный диаметр инструмента в шпиндель: 10 мм
- Напряжение: 220 В
- Размеры рабочего стола: 1300х1500 мм
- Страна происхождения: Китай
- Размеры: 1800x1200x1700 мм
Фрезерный станок с ЧПУ WoodTec MH 1212 2,2 ECO представляет собой надежное и эффективное оборудование, которое поможет вам реализовать свои творческие и производственные идеи. Его доступная цена и возможности по обработке различных материалов делают его привлекательным выбором для различных предприятий и образовательных учреждений.
Схема обработки
Комплектация
| № | Наименование | Кол-во, шт. |
| 1 | Электрошпиндель, Китай (жидкостное охлаждение) | 2.2 кВт |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 |
| 3 | Шкаф с электрокомпонентами станка | 1 |
| 4 | Плата NcStudio | NCStudio 5 |
| 5 | Датчик измерения и калибровки инструмента | Ручное позиционирование |
| 6 | Рабочий стол с «T-пазами» для возможности механической фиксации | 1 |
| 7 | Шаговые электродвигатели осевого перемещения | 3 |
| 8 | Цилиндрические рельсы на трапециевидной опоре по осям X,Y, Z | 3 |
| 9 | ШВП по осям X, Y, Z | 3 |
| 10 | Набор фрез для обработки дерева / МДФ / ДСП | 1 |
| 11 | Набор цанг (комплект) | ER-16 |
| 12 | Набор гаечных ключей для обслуживания станка (комплект) | 1 |
| 13 | Струбцина для механического крепления деталей (комплект) | 1 |
| 14 | Ящик с ЗИП | 1 |
| 15 | Программное обеспечение | Русский язык |
| 16 | Руководство пользователя | Русский язык |
Область применения
Гравировка:
- Техническая и художественная гравировка материалов
Мебельное производства:
- Изготовление мебельных фасады, декоративные резные накладки на мебель, элементы оригинальной эксклюзивной мебели с 3D художественной резьбой,
- Криволинейный и прямолинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
Отделка интерьеров:
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности,
- Отделка экстерьера,
- Красивые резные фигурные наличники на окна и двери,
- Декоративные элементы для украшения деревянных домов и бань,
- Балясины из доски для отделки веранд и беседок, ограды и т.д.
Эксклюзивные изделия:
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и т. д.
Производство дверей:
- Фрезерование криволинейных выборок в филенчатых дверях,
- Производство филенок под эксклюзивные запросы клиентов с глубокой художественной резьбой,
- Инкрустация дверей вставками из ценных пород дерева, накладки на двери и т. д.,
- Изготовление эксклюзивных дверей из ценных пород древесины.
Модельное производство:
- Изготовление мастер моделей, моделей по литье, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая: модельный пластик, алюминий, латунь, бронзу.
Реклама:
- Раскрой по сложному контуру листовых пластиков, ПВХ, акрила и других материалов,
- Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия на фрезерном станке
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
Описание составных элементов конструкции станка
Высококачественные цилиндрические линейные направляющие
Надежные и точные линейные направляющие обеспечивающие точность линейного перемещения и жесткость. Полированные цилиндры установлены на опоре, что исключает прогиб. Диаметр валов обеспечивает заданные точностные и скоростные характеристики станка.
Прецизионные шариковинтовые пары (ШВП)
Имеют высокое качество изготовления, что исключает наличие люфта. Установлены по осям XYZ для обеспечения точности и высокой повторяемости производимых изделий. За счет большого коэффициента редукции перемещение шпинделя происходит плавно и точно, позволяя достичь высоких значений плоскостности и шероховатости.
Рабочий стол с «Т» - пазами для крепления заготовки
Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.
Промышленный шпиндель 2.2 кВт - 24 000 об/мин (Китай)
Высокооборотистый электрошпиндель с жидкостным охлаждением мощностью 2.2 кВт с управлением через частотный преобразователь (инвертор) с плавной регулировкой оборотов от 6000 до 24 000 об/мин обеспечивает устойчивые обороты фрезы, что обеспечивает высокое качество обработки древесины, ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции.
Кожух системы аспирации
В базовой комплектации поставляется кожух, что обеспечивает комфортные условия работы с материалами и существенно сокращает время простоя на уборку рабочего стола при подключении пылеулавливающего агрегата.
Внимание: Пылеулавливающий агрегат, гофрированный шланг не входят в базовую комплектацию станка!
Датчик измерения и калибровки длины инструмента
Существенно облегчает работу оператора и ускоряет процесс калибровке инструмента, что повышает производительность. Позволяет автоматически определить длину инструмента перед началом работы. Повышает точность обработки и сокращает риски получения брака при выставлении фрезы. Снижает вероятность повреждения поверхности рабочего стола.
Шаговые двигатели
Промышленные шаговые двигатели установлены по осям XYZ, что обеспечивает точность и надежность перемещения, при этом достигаются высокие точностные параметры обработки выпускаемой продукции.
Система управления NcStudio 5.5.60
NCStudio наиболее популярная и стабильная система управления станком для фрезерного станка ЧПУ. Система NC Studio представляет собой программно-аппаратный комплекс очень надежный с стабильный в работе. Система имеет интуитивно понятный графический интерфейс для пользователя, возможностью моделирования и отладки управляющей программы, расширенный функционал для эффективного использования станка с ЧПУ.
Совместимость с CAM программой ArtCam
Программа ArtCam наиболее часто используется при составлении управляющих программ для ЧПУ станков, где пользователь может моделировать и создавать программы для 2D и 3D обработки. Система имеет дружественный интерфейс и легкая в освоении для пользователя. ArtCAM позволяет делать гравировку, резку, выборку, 2D и 3D обработку и многое другое. Постпроцессор для создания управляющих программ уже встроен в ArtCam.
