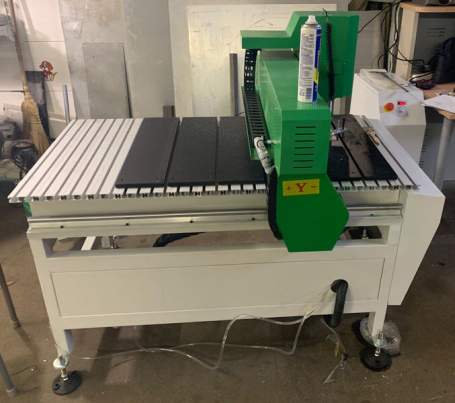

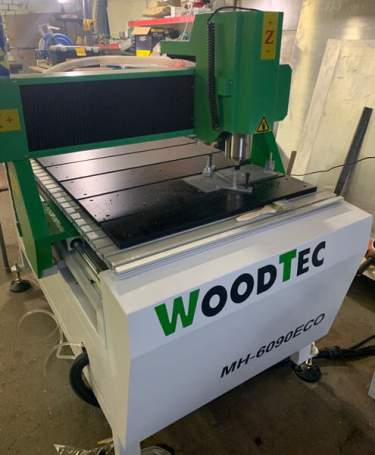

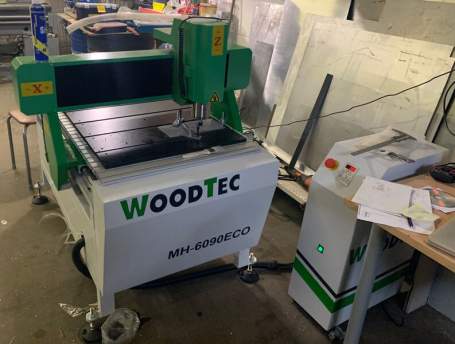

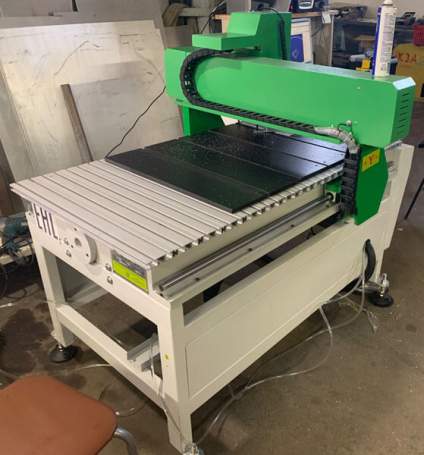

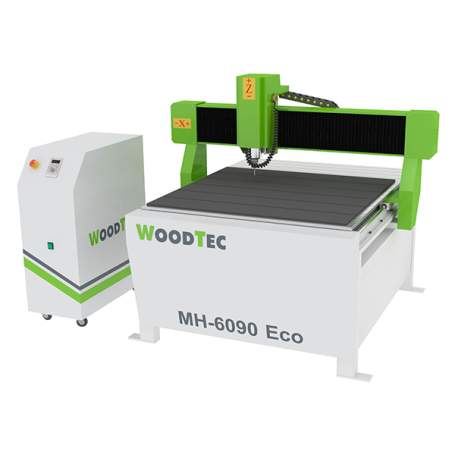

Фрезерный станок с ЧПУ WoodTec MH 6090 1,5 ECO - это доступное оборудование для производства с большим полем обработки. Он оснащен электрошпинделем мощностью 1,5 кВт, который подходит для большинства производственных операций. Этот станок отлично подойдет для образовательных учреждений, таких как школы, фаблабы и институты, благодаря легкому освоению системы управления ncstudio, которая устанавливается на ПК и позволяет визуализировать рабочий процесс.
Фрезерный станок WoodTec MH 6090 1,5 ECO позволяет изготавливать мебельные фасады, декоративные резные накладки на мебель, элементы оригинальной эксклюзивной мебели с 3D художественной резьбой. Он также может выполнять криволинейный и прямолинейный раскрой различных материалов, включая ДСП, ДВП, МДФ и ламинированные изделия. С помощью этого станка можно создавать элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтусы и многое другое, все с резьбой любой сложности. Он также может использоваться для изготовления красивых резных фигурных наличников на окна и двери, декоративных элементов для украшения деревянных домов и бань, балясин из доски для отделки веранд и беседок, оград и т.д.
Фрезерный станок WoodTec MH 6090 1,5 ECO также может быть использован для производства филенок с глубокой художественной резьбой под эксклюзивные запросы клиентов. Он может выполнять инкрустацию дверей вставками из ценных пород дерева, изготавливать эксклюзивные двери из ценных пород древесины, а также создавать мастер-модели, модели по литью, прототипы, формы для вакуумной формовки, штампы и клише из различных материалов, включая модельный пластик, алюминий, латунь и бронзу. Станок также может выполнять раскрой по сложному контуру листовых пластиков, ПВХ, акрила и других материалов, а также вырезку букв, логотипов, подставок, эмблем и т.д.
Фрезерный станок WoodTec MH 6090 1,5 ECO оснащен системой управления NcStudio 5. Размер зоны обработки составляет 600х900 мм, а скорость вращения шпинделя может варьироваться от 6000 до 24000 об/мин. Высота обрабатываемой заготовки составляет до 80 мм. Станок имеет мощность шпинделя 1,5 кВт с жидкостным охлаждением и цанговый патрон ER-11 для работы с фрезами диаметром от 1 до 7 мм. Он также оснащен мощными шаговыми моторами для точного перемещения режущего инструмента. Скорость рабочего хода составляет от 0 до 4 м/мин, а скорость холостого хода - от 0 до 6 м/мин. Рабочий стол станка механический с "Т"-пазами крепления. Размеры рабочего стола составляют 890х1200 мм. Компактные размеры станка (1000x1100x1400 мм) позволяют его установку практически везде, включая гаражи, учебные кабинеты и цеха.
Фрезерный станок с ЧПУ WoodTec MH 6090 1,5 ECO - это надежное и универсальное оборудование, которое отлично подойдет для производства различных изделий из дерева. Его доступная цена, большое поле обработки и легкое освоение системы управления делают его привлекательным выбором для предпринимателей и образовательных учреждений.
Схема обработки
Комплектация
| № | Наименование | Кол-во, шт. |
| 1 | Электрошпиндель, Китай (жидкостное охлаждение) | 1.5 кВт |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 |
| 3 | Шкаф с электрокомпонентами станка | 1 |
| 4 | Плата NCStudio | NCStudio 5 |
| 5 | Датчик измерения и калибровки инструмента | Ручное позиционирование |
| 6 | Рабочий стол с «T-пазами» для возможности механической фиксации | 1 |
| 7 | Шаговые электродвигатели осевого перемещения | 3 |
| 8 | Цилиндрические рельсы на трапециевидной опоре по осям X,Y и Z (комплект) | 3 |
| 9 | ШВП X, Y, Z | 3 |
| 10 | Набор фрез для обработки дерева / МДФ / ДСП | 1 |
| 11 | Набор цанг (комплект) | ER-11 |
| 12 | Набор гаечных ключей для обслуживания станка (комплект) | 1 |
| 13 | Струбцина для механического крепления деталей (комплект) | 1 |
| 14 | Ящик с ЗИП | 1 |
| 15 | Программное обеспечение | Русский язык |
| 16 | Руководство пользователя | Русский язык |
Область применения
Гравировка:
- Техническая и художественная гравировка материалов
Мебельное производства:
- Изготовление мебельных фасады, декоративные резные накладки на мебель, элементы оригинальной эксклюзивной мебели с 3D художественной резьбой
- Криволинейный и прямолинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий
Отделка интерьеров:
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности
- Отделка экстерьеров
- Красивые резные фигурные наличники на окна и двери
- Декоративные элементы для украшения деревянных домов и бань
- Балясины из доски для отделки веранд и беседок, ограды и т.д.
Эксклюзивные изделия:
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и т. д.
Производство дверей:
- Фрезерование криволинейных выборок в филенчатых дверях
- Производство филенок под эксклюзивные запросы клиентов с глубокой художественной резьбой
- Инкрустация дверей вставками из ценных пород дерева, накладки на двери и т. д.
- Изготовление эксклюзивных дверей из ценных пород древесины
Модельное производство:
- Изготовление мастер моделей, моделей по литье, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая: модельный пластик, алюминий, латунь, бронзу
Реклама:
- Раскрой по сложному контуру листовых пластиков, ПВХ, акрила и других материалов
- Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия на фрезерном станке
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
Описание составных элементов конструкции станка

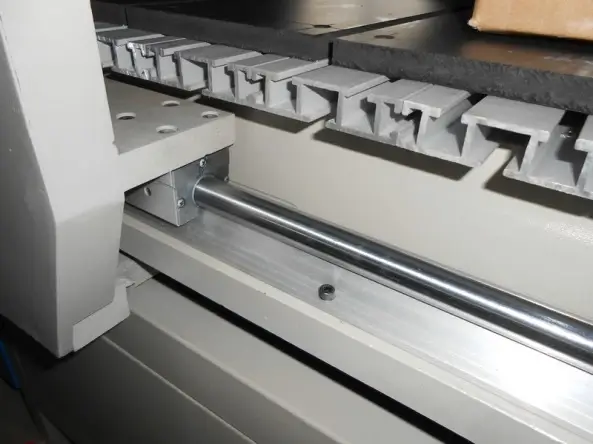

Высококачественные цилиндрические линейные направляющие
Надежные и точные линейные направляющие обеспечивающие точность линейного перемещения и жесткость. Полированные цилиндры установлены на опоре, что исключает прогиб. Диаметр валов обеспечивает заданные точностные и скоростные характеристики станка.

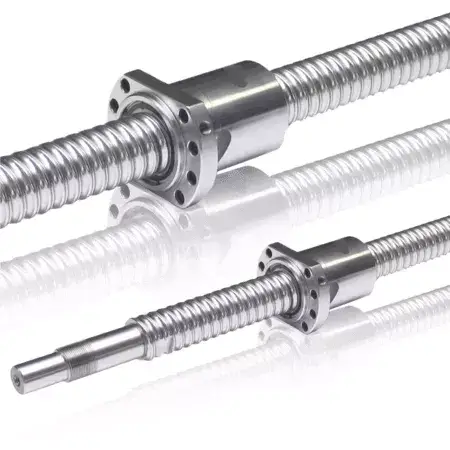

Прецизионные шариковинтовые пары (ШВП)
Имеют высокое качество изготовления, что исключает наличие люфта. Установлены по осям XYZ для обеспечения точности и высокой повторяемости производимых изделий. За счет большого коэффициента редукции перемещение шпинделя происходит плавно и точно, позволяя достичь высоких значений плоскостности и шероховатости.

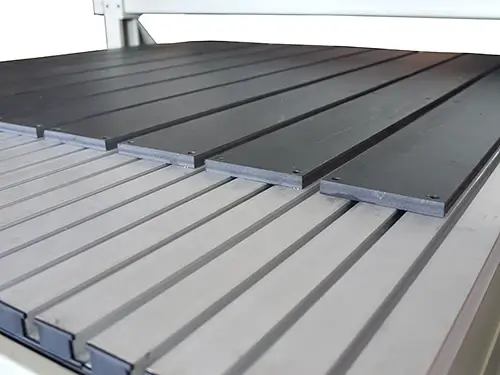

Рабочий стол с «Т» - пазами для крепления заготовки
Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.

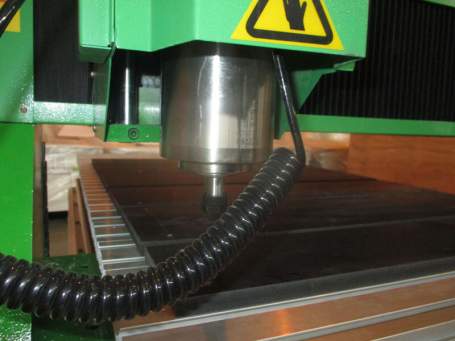

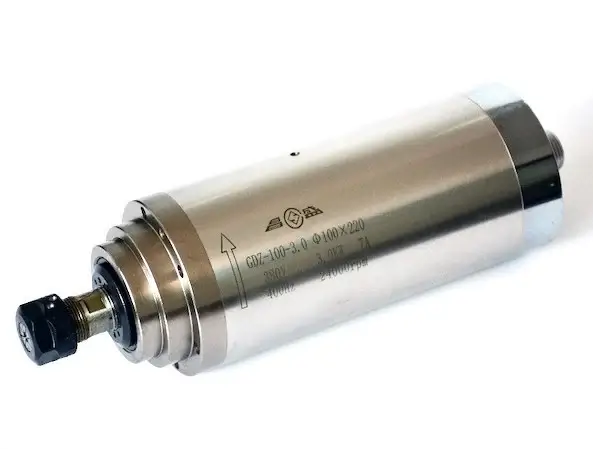

Промышленный шпиндель 1.5 кВт - 24 000 об/мин (Китай)
Высокооборотистый электрошпиндель с жидкостным охлаждением мощностью 1.5 кВт с управлением через частотный преобразователь (инвертор) с плавной регулировкой оборотов от 6000 до 24 000 об/мин обеспечивает устойчивые обороты фрезы, что обеспечивает высокое качество обработки древесины, ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции.

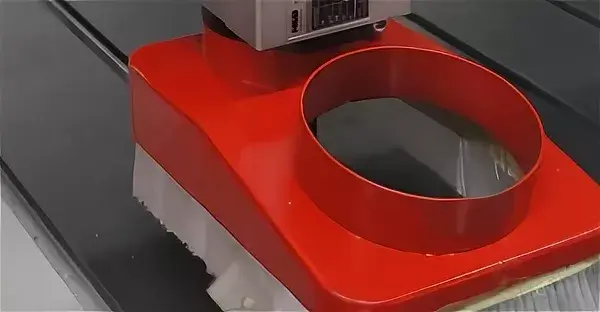

Кожух системы аспирации
В базовой комплектации поставляется кожух, что обеспечивает комфортные условия работы с материалами и существенно сокращает время простоя на уборку рабочего стола при подключении пылеулавливающего агрегата.
Внимание: Пылеулавливающий агрегат, гофрированный шланг не входят в базовую комплектацию станка!

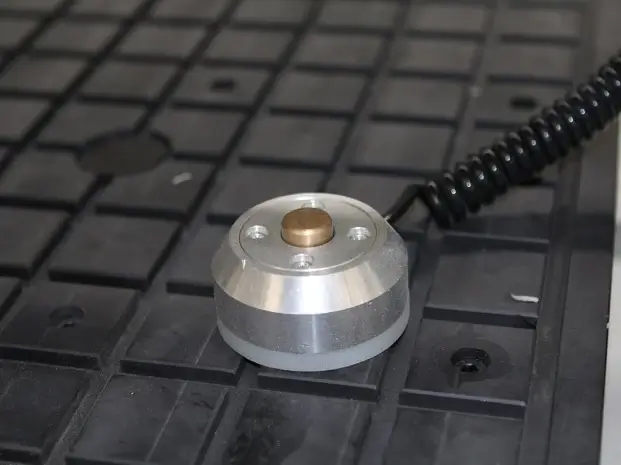

Датчик измерения и калибровки длины инструмента
Существенно облегчает работу оператора и ускоряет процесс калибровке инструмента, что повышает производительность. Позволяет автоматически определить длину инструмента перед началом работы. Повышает точность обработки и сокращает риски получения брака при выставлении фрезы. Снижает вероятность повреждения поверхности рабочего стола.
Шаговые двигатели
Промышленные шаговые двигатели установлены по осям XYZ, что обеспечивает точность и надежность перемещения, при этом достигаются высокие точностные параметры обработки выпускаемой продукции.

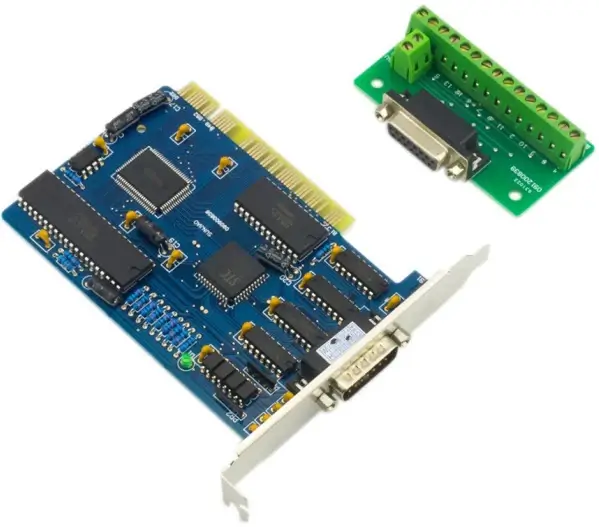

Система управления NcStudio 5.5.60
NCStudio наиболее популярная и стабильная система управления станком для фрезерного станка ЧПУ. Система NC Studio представляет собой программно-аппаратный комплекс очень надежный с стабильный в работе. Система имеет интуитивно понятный графический интерфейс для пользователя, возможностью моделирования и отладки управляющей программы, расширенный функционал для эффективного использования станка с ЧПУ.

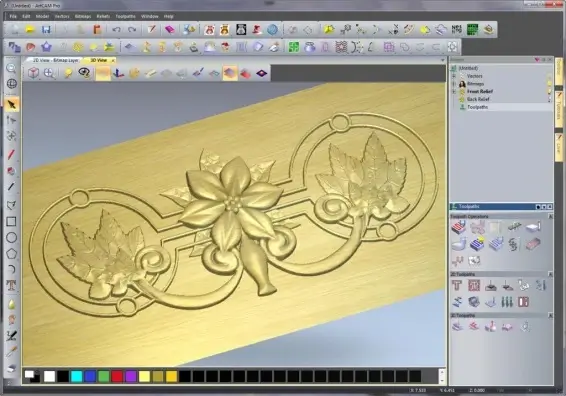

Совместимость с CAM программой ArtCam
Программа ArtCam наиболее часто используется при составлении управляющих программ для ЧПУ станков, где пользователь может моделировать и создавать программы для 2D и 3D обработки. Система имеет дружественный интерфейс и легкая в освоении для пользователя. ArtCAM позволяет делать гравировку, резку, выборку, 2D и 3D обработку и многое другое. Постпроцессор для создания управляющих программ уже встроен в ArtCam.
