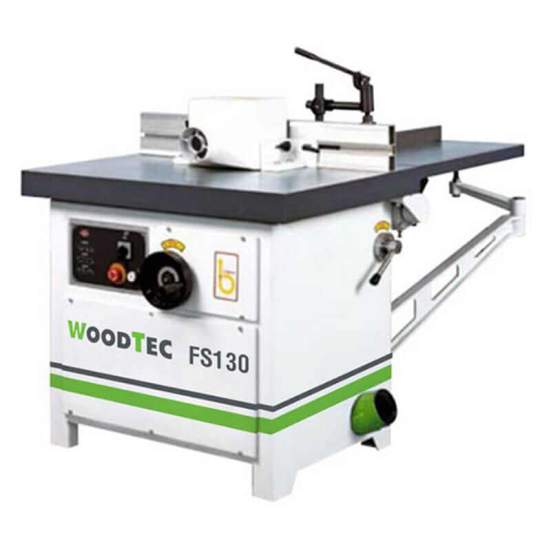

Станок фрезерный WoodTec FS 130 - краткий обзор
Станок фрезерный WoodTec FS 130 необходим для продольного фрезерования заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др. Данный станок широко применяется в предприятиях и цехах по производству столярно-строительных изделий, производству мебели и других деревообрабатывающих производствах.
Станок фрезерный WoodTec FS 130 - конструктивные особенности
Шипорезная каретка
Нарезка шипов и проушин производится с помощью чугунной шипорезной каретки размером 650 х 350 мм, на которой расположена кнопка аварийного выключения станка. Заготовка базируется по направляющей.
Защитный кожух
Кожух под фрезы диаметром 230 мм и направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие Ø100 мм.
Аспирационный патрубок
Второй аспирационный патрубок диаметром 100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя.
Направляющая каретки
Перемещение шипорезной каретки происходит на линейных подшипниках по массивной цилиндрической направляющей, жёстко закреплённой в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке.
Панель управления
На панели расположен переключатель вращения шпинделя по высоте с помощью маховика – реверс, а также кнопки включения и выключения.
Стопор шпинделя
Жёсткая фиксация шпинделя на заданную высоту, регулируемая с помощью рукоятки.
Эксцентриковый прижим
Входит в комплект поставки и надёжно фиксирует заготовку на каретке.
Аспирационная установка
Данное дополнительное оборудование обеспечивает отвод стружки из зоны резания, что повышает ресурс инструмента и качество обрабатываемой заготовки.
